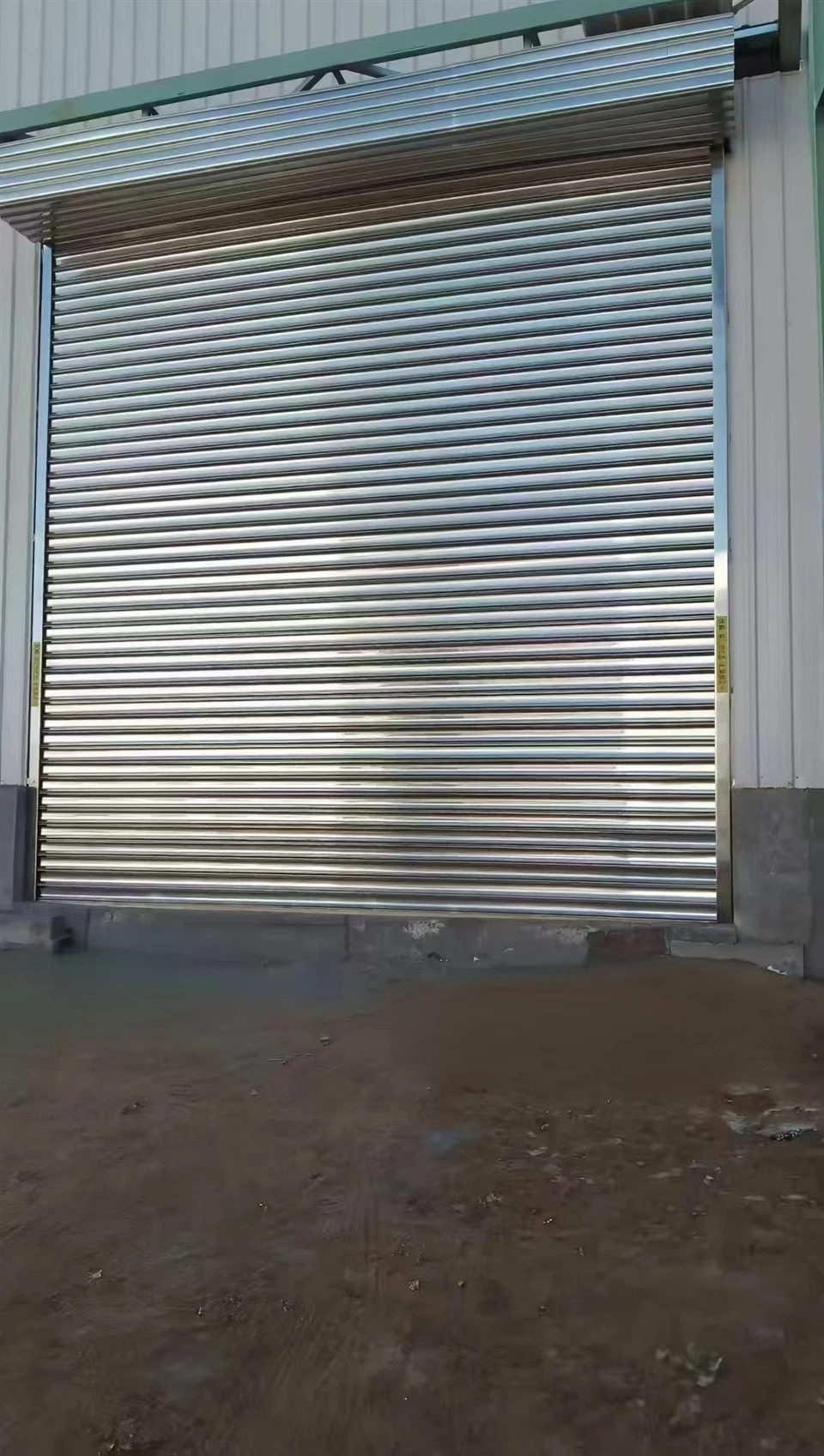

大きな-スパンの風-に強いローリング シャッター

Hebei Hon'an Fire Door Co., Ltd. は、中国で大規模な-耐風性-}ローリング シャッターの最も信頼できるメーカーおよびサプライヤーの 1 つです。中国製の耐久性のある大規模な-スパン耐風性-ローリング シャッターを購入する場合は、当社の工場から無料サンプルを入手してください。すべてのカスタマイズされた製品は高品質かつ低価格です。

通常の工業用ローリングシャッターは、小さな開口部と低風圧条件にのみ適しています。開口幅が比較的大きい場合 (6 m より広い開口は一般に大スパンとして分類されます)、屋外の強い風により、ドア表面に正と負の交互の風圧が発生します。これにより、スラットの曲がり、脱線、破れ、さらにはドア全体の崩壊が容易に発生する可能性があります。大きな-耐風性-ローリング シャッターは、ローリング材を厚くするだけで作られるわけではありません。代わりに、完全な鋼構造耐荷重システムを形成します。-耐風補強材は、計算されたスパンを分割するために使用され、広い面積にわたる風圧を段階的に建物の主構造に伝達します。ローリングシャッターのロールアップ機能をそのままに、大開口時の耐風圧性を実現。{10}大規模工場、物流倉庫、港湾ヤードなどの屋外大開口部に幅広く使用されています。

大規模な-耐風圧-ローリングシャッターの中核となる構造構成と動作原理





Ⅰ.耐風性-スラット（主荷重-支持部材）

風を支える主要コンポーネントとして、通常の平らなスラットとは異なり、波形プロファイルまたは補強リブを備えた一体型冷間成形構造が採用されています。{{1}風圧はパネルからサイドガイドに急速に伝達されます。厚みを増したプレートと一体の補強リブにより、構造の剛性が向上し、風荷重時の曲げ変形が軽減されます。 Q235亜鉛メッキ鋼板が一般的に使用されます。風圧が高いゾーンには厚いプロファイルが適用されます。スラットはインターロックヒンジを介して接続されており、回転時の柔軟性のバランスを保ちながら、スラットのずれや外れを効果的に防ぎます。

Ⅱ.耐風補強材（大スパン専用コア部品）

スパン長が長く、広い開口部のスラットを厚くするだけのコスト効率の低さに対処するように設計されています。{0}スラットの内側に垂直に取り付けます。単純に支持された垂直の複数の梁のように機能し、大きなスパンのスラットに風荷重を分割して分散し、計算された力のスパンを短縮して、風圧をローラー シャフトと下部の梁に伝達します。その間隔は風圧と開口幅に基づいて計算されます。トップは可動ヒンジデザインを採用しており、引っかかることなくスムーズに回転します。

Ⅲ.厚みを増した耐風ガイドレール（拘束制限部材）-

厚い冷間成形鋼-から深い C チャネル プロファイルに加工されています。-強風の状況でも-ドロップ防止リテーニングエッジが装備されており、浅く薄い通常のガイドによくある欠点であるスラットの抜けを回避します。-スラットの横方向の変位を制限し、スラットと防風材によって伝わる水平方向の風荷重に耐えます。正の風圧下ではスラットをサポートし、負の吸引風下ではスラットの端が引き抜かれないようにロックします。-ガイドレールは埋め込まれた鋼板と化学アンカーボルトによってしっかりと固定されています。アンカーポイントは、安定した全体的な耐力を保証するために風圧計算を満たさなければなりません。

Ⅳ.ボトムビーム（ボトムシールと力-ベアリングメンバー）

厚い中空形鋼製で、ドアの下部スラットに接続されています。開口部下部の隙間を密閉し、下部スラットに集中した風荷重に耐え、ドア下部をフラットに保ち、スラットの外側への転倒を防ぎます。オプションのアクセサリには、操作の安全性を高めるための衝突防止ゴム ストリップや障害物感知反転装置などがあります。-

Ⅴ.ローラーシャフトと駆動系
