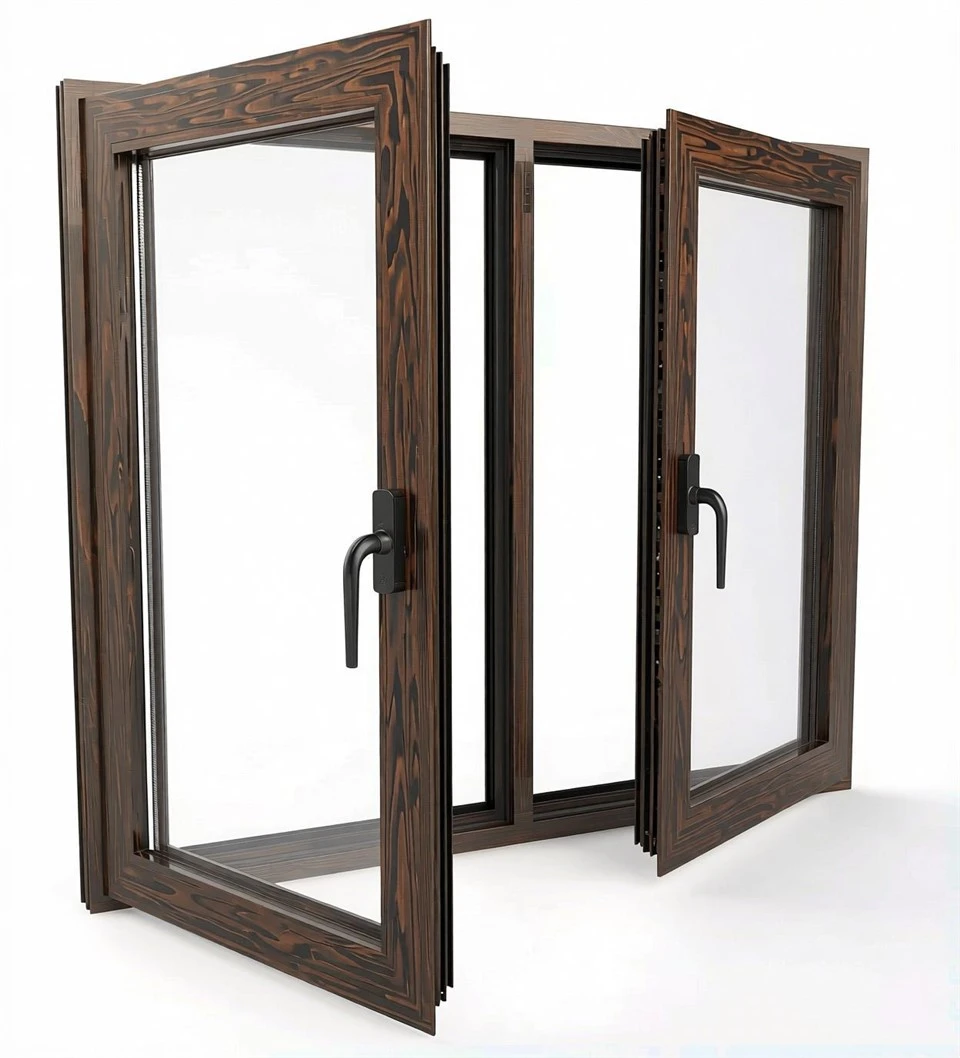

アルミニウム合金耐火窓

フレーム構造には、高強度建築用アルミニウム合金プロファイル--通常は合金 EN AW-6060 または同等品で、厚さの要件は火災分類に直接関連付けられています。国家基準によると:-クラス(完全絶縁)B-クラス（部分的に断熱された）防火窓にはアルミニウムプロファイルの壁の厚さが必要です1.4mm以上、 その間C-クラス（断熱されていない）窓には 1.2mm 以上を使用できます。-建物の外窓の場合、主なプロファイルの母材の厚さは次のとおりです。1.8mm以上、室内窓には 1.4mm 以上が必要です。これらのより厚いプロファイルは、標準の 1.0 mm プロファイルでは 700 度で 30 分以内に軟化して変形してしまう高温でも構造強度を維持します。

ガラス成分は最も重要な要素です。高性能アルミニウム合金耐火窓採用非-断熱耐火ガラス-または複合絶縁ユニット-の一般的な構成には次のものがあります6mm 耐火ガラス + 12A 空気層 + 6mm 強化ガラス。極度のエネルギー効率を実現するため、低-コーティングとクリプトンガス充填を備えた 4 枚のガラス ユニットにより、超-低い U- 値を実現します。耐火ガラス-は、割れることなく直接炎にさらされても耐え、定格期間中完全性を維持する必要があります。

フレーム接合部からの煙や炎の侵入を防ぐために不可欠です。膨張性防火拡張ストリップフレームとサッシの溝内に連続的に設置されます。高品質のストリップは一定の温度で膨張し始めます200度以上、膨張率の達成10倍以上隙間をしっかり密閉します。これらは切れ目や空隙がなく、完全に連続している必要があります。-適切な膨張シールがないシステムでは、テスト中にわずか 30 分で火炎の突破が示されています。

すべてのハードウェア コンポーネント-ヒンジ、ハンドル、ロック機構、コーナー コネクタ-は、耐火性の特殊なハードウェア-。コーナーコネクタには次のものが必要です厚さ 3mm 以上の 304 ステンレス鋼または亜鉛メッキ鋼アルミニウム合金のコーナー コネクタは高温で軟化するため禁止されています。-固定ネジは次のとおりです。直径 5mm 以上の 304 ステンレス鋼すべての接続隙間は耐火コーキング剤で密閉されています。-

マルチチャンバー プロファイル設計には、サーマルブレークストリップ（ガラス繊維強化ポリアミド）そして耐火性インサート-プロファイルキャビティ内では、-多くの場合、鋼製補強材と耐火性グラウト材または膨張性材料が組み合わされています-。これにより、同時に熱伝達を遮断し、フレーム自体を通じた火炎の伝播を防ぎます。
